The Imaging Source映美精相机与筛检机厂商合作，推出电子组件二次筛检设备，提升了检测效率和检测精度，使更多电子组件得以二次利用，既节约成本又环保。

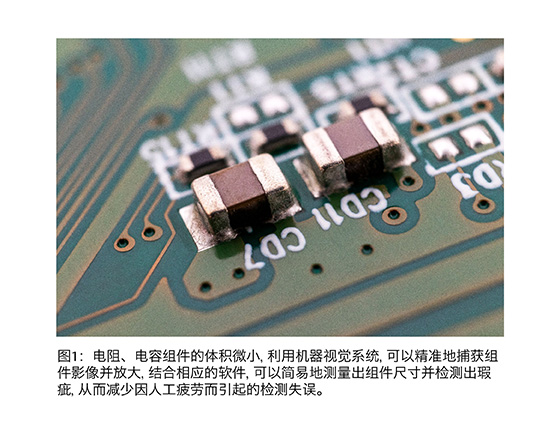

电容与电阻器为 IC 电子制造业中常见的电子组件，一个电路板中通常会有数个或数十个电容及电阻器。电子行业蓬勃发展，电子产品推陈出新，需求量及产量也比数十年前大幅增倍，使用及消耗的电子组件也随之增多。过去，电子组件通常是一次性使用，或有时组件制造商初步筛检时误判，使得良品被淘汰，也造成资源浪费及大量的电子污染。
近年来，环保浪潮崛起，政府及企业推动高效产能及环保同时并进，除了生产优良产品，也必须尽到环境保护的责任。因此，许多制造业进而改变以往人工检测方式，转而寻求机器视觉系统。The Imaging Source映美精相机与厂家合作，为顾客提供高效且高质量的电子组件筛选服务。
机器视觉自动化检测取代人工检测
即使像电阻、电容这样很小的组件，过去传统的检测方式仍是以人眼方式辨识及确认组件是否有小瑕疵。然而，随着电子组件生产量的提升，加上人员肉眼检视的弹性疲乏，这类检测方式的出错率逐渐变高。再加上二次筛检，出错率恐怕会比一次筛检更高。
检测应用流程

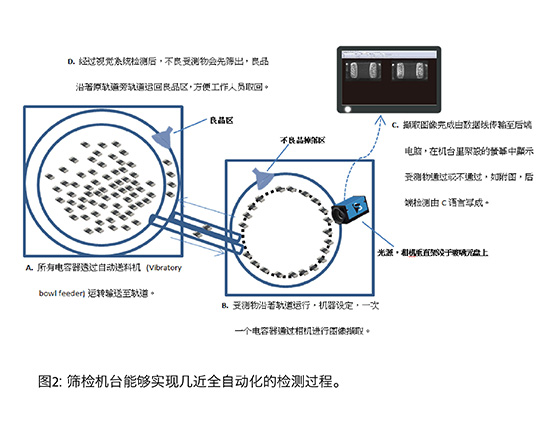

视觉检测过程趋于全自动化，厂商将机器视觉系统与筛选机台进行整合，主要的机构装置包括 ：自动给料机、检测玻璃圆盘、运输受测物的轨道、相机以及光源。检测人员将电容器放置到自动给料机，开始运转，通过轨道，将受测物传输至玻璃圆盘。
在传输过程中，经过专门设计的轨道尺寸将体积极小（以0402电容为例，长 1±0.05mm，宽 0.5±0.005mm）的电容排序工整进入圆盘，让相机能够在转盘高速运转的情况下，精准地捕获到每个电容器的影像。
The Imaging Source映美精相机GigE工业相机DFK33GX287及光源，垂直安装于玻璃圆盘上方，并过数据线连接到计算机，通过软件设定条件，判定受测物是否通过检测。检测为不良的产品将被淘汰，检测为良品者，则通过轨道分流至良品区(见图2)。

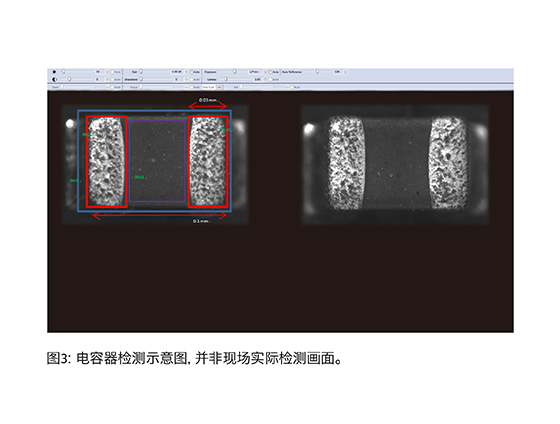

在此电容器检测环境中，主要检测条件如下 ：
•电容器尺寸：首先检测电容器尺寸，经过自行编制的软件进行尺寸量测，检查尺寸是否合格。
•电容器两边金属材质尺寸及形状：此次电容器侧边为金属材质，而检测内容为两侧金属材质形状是否变形，面积是否在标准值内。
•电容器表面瑕疵：最后检测重点为电容器表面瑕疵，通过相机提供高解析图像，捕捉到破损表面。

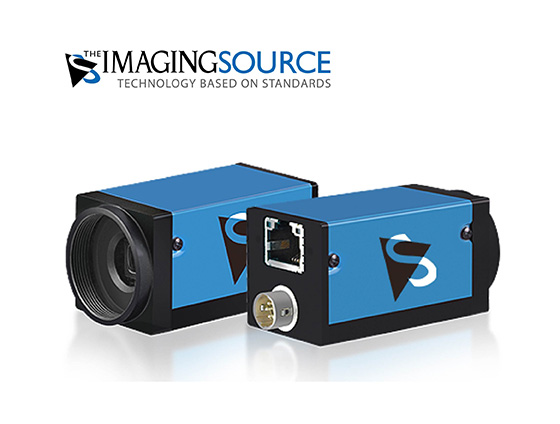

GigE工业相机用于精密检测
经过无数的试验及测试，筛选机设备商选中The Imaging Source映美精相机的GigE工业相机，这主要得益于其坚固的设计、防震力以及高速传输能力；其传输距离长且传输稳定，容易与后端视觉软件整合，以及使用简便的优势。
该相机可在拍摄物品的过程中准确地定位物品位置，提供超高影像画质，能为细小电子组件检测提供精确的检测结果。映美精GigE相机采用GigE Vision接口标准，能与近乎所有图像处理库快速整合，后端计算机操作人员可自行编译软件，定制出适于自身应用方案的检测条件。
后续效益
通过与The Imaging Source映美精相机合作，电子组件厂商提升了检测效率及检测精度，使得产品资源得以二次利用，达到了节约成本和环保的双重功效。同时，该检测系统降低产品的不良率、缩短生产时程、并增大产量，相对于不用视觉检测的应用而言，提升了生产效率且降低了人工成本。
